In de sector van flessenwater en industriële vloeistoffenverpakkingen zijn PC- of PET-waterflessen van 5 gallon (ca. 18,9 liter) de echte werkpaarden van de logistiek. Een ogenschijnlijk eenvoudige fles moet bestand zijn tegen snelle vullijnen, ruwe behandeling en herhaaldelijk wassen en recyclen. Met de volatiliteit van de grondstoffenprijzen en de strengere milieuregels is ‘lichtgewicht zijn zonder in te boeten aan sterkte’ het universele doel geworden voor flessenfabrikanten. Hoe kan een superieure spuitgietmatrijs voor waterflessen van 5 gallon het gewicht van de fles terugbrengen van 720 g naar 650 g of minder, terwijl tegelijkertijd een hoge transparantie, spanningsscheuren en meer dan 5000 valtestcycli worden gegarandeerd? KSHOW, geworteld in Taizhou, de Chinese matrijzenhoofdstad, met meer dan 15 jaar grote ervaring in het maken van precisiematrijzen, zet in dit artikel de belangrijkste technische elementen uiteen.
Een fles van 5 gallon is doorgaans meer dan 400 mm hoog en heeft een wanddikte van slechts 1,2-1,6 mm, waardoor het een klassiek groot, dunwandig onderdeel met diepe holtes is. De smelt moet een extreem lang stroompad afleggen van de poort naar de flesbodem. Een slecht matrijsontwerp resulteert gemakkelijk in korte opnames van gekoelde stroomfronten, zwakke laslijnen of wazige basissen. De oplossing van KSHOW is gebaseerd op Moldflow-aangedreven meertrapsinjectieprofilering: door de injectiesnelheden nauwkeurig te segmenteren, wordt het smeltfront met een stabiele snelheid voortbewogen, waardoor aarzeling of jetting wordt vermeden. Tegelijkertijd gebruiken we een hotrunner-kleppoortsysteem met een grote diameter om ervoor te zorgen dat de pakkingdruk effectief wordt overgebracht naar de basis, waardoor de krimp binnen 0,3% blijft en de uniformiteit van de wanddikte op ± 0,05 mm blijft.
De fleshandgreep is geen afzonderlijk geheel, maar een dragende structuur die integraal met het lichaam is gegoten. De handgreepzone vertoont abrupte veranderingen in de wanddikte, waardoor deze gevoelig is voor zinksporen en spanningsconcentratie. KSHOW past progressieve optimalisatie van de wanddikte toe in de overgangszone en zet onafhankelijke koelcircuits in voor intensievere warmteafvoer. Voor het uit de vorm halen werkt een hydraulisch cilinderaangedreven kerntrekmechanisme met stikstofondersteuning om ervoor te zorgen dat de fles soepel loskomt zonder wit te worden of te vervormen. Voor PET-flessentoepassingen biedt KSHOW ook geïntegreerde matrijsoplossingen via injectie-rek-blaas die de taaiheid en valprestaties verder verbeteren.
In de tweede helft van 2025 lanceerde een Zuid-Amerikaans flessenwaterbedrijf met meer dan tien afvullijnen (“Client L”) een zelfproductieproject voor flessen. Het pijnpunt was klassiek: gekochte flessen hadden te kampen met grote variaties in de wanddikte tussen batches, wat regelmatig vastlopen van de vuller en een verzendbreukpercentage van 3,2% veroorzaakte. Na ontvangst van de aanvraag ontwierp KSHOW een spuitgietmatrijs voor pc-waterflessen met twee holtes en twee holtes, gericht op een flessengewicht van 680 g en een cyclustijd van 48 seconden. We gebruikten ASSAB S136 ESR-staal van spiegelkwaliteit voor de holtes, met conische vergrendelingen en precisiegeleidingscomponenten om de klemnauwkeurigheid te garanderen. De eerste proef behaalde een gewichtstolerantie van ±2 g en een slagingspercentage voor de valtest van 99,6%. Het hele project, van contract tot verzending van de matrijs, duurde slechts 42 dagen. Klant L heeft sindsdien de breuk teruggebracht tot minder dan 0,5%, waardoor jaarlijks ruim USD 350.000 op de aanschafkosten wordt bespaard.
Veel kopers concentreren zich uitsluitend op de prijs van de matrijs, waarbij ze drie details over het hoofd zien die een diepgaande invloed hebben op de eigendomskosten op de lange termijn:
1. Anti-corrosiebehandeling voor koelkanaal. Waterflesvormen circuleren grote hoeveelheden koelwater gedurende lange runs. Zonder anticorrosiebehandeling zal roest de koelefficiëntie binnen een jaar met ruim 20% verminderen. KSHOW past roestvrijstalen inzetstukken of stroomloos vernikkelen toe op alle koelkanalen, waardoor de koelprestaties gedurende tien jaar nul blijven.
2. Redundant ontluchtingssysteemontwerp. Het gieten van grote flessen genereert enorme gasvolumes. We bewerken meertraps ontluchtingsgroeven bij de scheidingslijn en kerninzetstukken, aangevuld met vacuümondersteunde ontluchting, om gasvangers en brandplekken volledig te elimineren.
3. Gestandaardiseerde en snelwisselbare slijtdelen. Kleppennen, afdichtingen en andere slijtageonderdelen maken gebruik van internationale standaardspecificaties, waardoor klanten lokaal vervangende onderdelen kunnen kopen zonder op OEM-onderdelen te hoeven wachten.
Wereldwijde levering en lokale ondersteuning

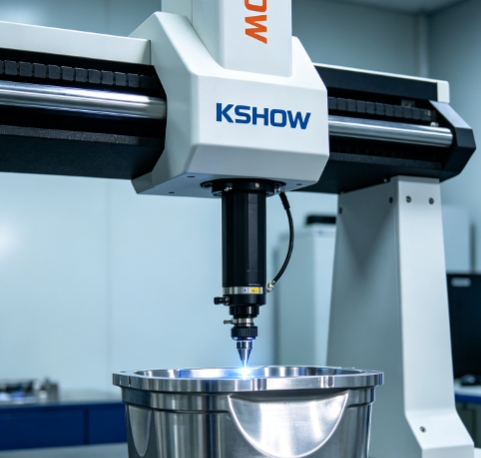

De vestiging van KSHOW in Taizhou Huangyan beschikt over een klempers van 1.600 ton, meerdere grote portaal-CNC-machines en Zeiss CONTURA CMM's. De maximale afmetingen voor matrijsbewerking bedragen 2.500 mm x 2.000 mm, met een draagvermogen van een enkele matrijs van meer dan 20 ton. Onlangs hebben onze servicemonteurs een videogeleide inbedrijfstelling op afstand uitgevoerd voor de waterflesvorm van een Centraal-Aziatische klant, van het uitpakken tot het gekwalificeerde product in slechts 6 uur.
