KSHOW onderzoekt precisie-spuitgietmatrijzen voor nieuwe energievoertuigcomponenten

ENGELSE VERSIE

KSHOW's reactie op de stijgende precisie-eisen bij het gieten van NEV-componenten

Sectorcontext: de NEV-boom geeft een nieuwe vorm aan de productie van matrijzen

De wereldwijde markt voor nieuwe energievoertuigen (NEV) zet zijn sterke groeitraject voort. Volgens deInternationaal Energieagentschap (IEA), de wereldwijde EV-verkopen overschreden18 miljoen eenheden in de eerste helft van 2026, waarbij China ruimschoots voor zijn rekening nam60% van het totale volume. Deze golf zorgt voor een transformatieve druk op de spuitgietindustrie: NEV-componenten vereisen nauwere toleranties,lichtere materialen, en steeds meercomplexe geometrieën die de traditionele modellen voor het maken van mallen uitdagen.

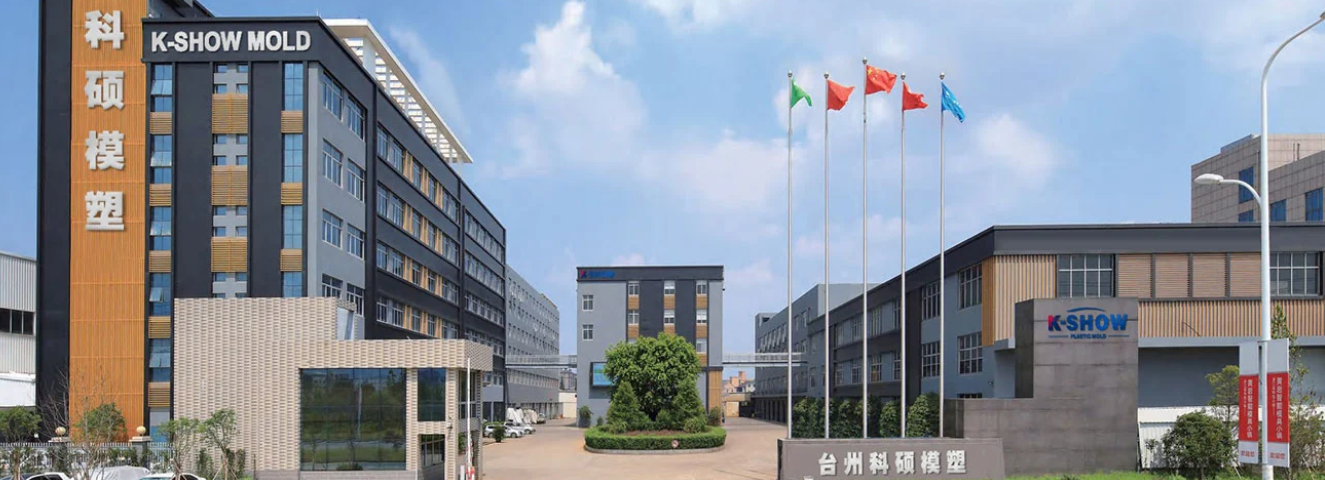

KSHOW, opererend alsTaizhou Huangyan K-Show Plastic Mold Co., Ltd., is ingebed in de Chinese "Mold Capital" Huangyanruim 20 jaar, met een trackrecord van30.000+ mallensets geleverd naar100+ landen. Als gecertificeerdNationale hightech onderneming vasthoudenISO9001 EnIATF 16949 certificeringen voor autokwaliteit en eigendom100+ uitvindingsoctrooien, is het bedrijf gestaag geëvolueerd van conventionele matrijzenbouw naar een gespecialiseerde leverancier voorprecisiegereedschap van automobielkwaliteit, inclusief behuizingen van het batterijsysteem, structurele beugels en functionele interieurbekleding. Voor vragen kunt u contact opnemen met KSHOW opverkoop@kshowmould.com of viaWhatsApp: +86-18957424655.

Belangrijkste technische uitdagingen bij het gieten van NEV-componenten

Materiaalcompatibiliteit en thermisch beheer

NEV's worden steeds meer overgenomentechnische thermoplasten zoalsPA66-GF35, PPS-GF40, EnPBT-GF30 om gewichtsvermindering te bereiken met behoud van de structurele integriteit. Deze materialen brengen verschillende uitdagingen met zich mee:

Hoge smelttemperaturen

● (280–340°C) vereisen mallen met superieure thermische stabiliteit

Glasvezelversterking

● versnelt de slijtage van conventioneel gereedschapsstaal

Smalle verwerkingsvensters

● vereisen nauwkeurige temperatuurregeling in lay-outs met meerdere holtes

Dimensionale nauwkeurigheid op schaal

Frames en koelplaten van batterijmodules zijn vaak overspannen600–1200 mm met vlakheidstoleranties zo strak als±0,05 mm over het gehele oppervlak. Dit bereiken we bij productievolumes van200.000+ eenheden per jaar vereist geavanceerdsimulatie van matrijsstroming, conform ontwerp van het koelkanaal, Enreal-time bewaking van de caviteitsdruk.

Optimalisatie van de cyclustijd

Nu de druk op de kosten per onderdeel toeneemt, wordt de matrijscyclustijd een doorslaggevende factor. Voor middelgrote tot grote NEV-componenten, verkorting van de cyclustijd van45 seconden tot 35 seconden - A22% verbetering - kan ongeveer besparen$ 180.000 per jaar per productiecel bij een typische Tier-1-leverancier.

KSHOW-casestudy: uiterst nauwkeurige eindplaatvorm voor batterijmodule

Projectachtergrond

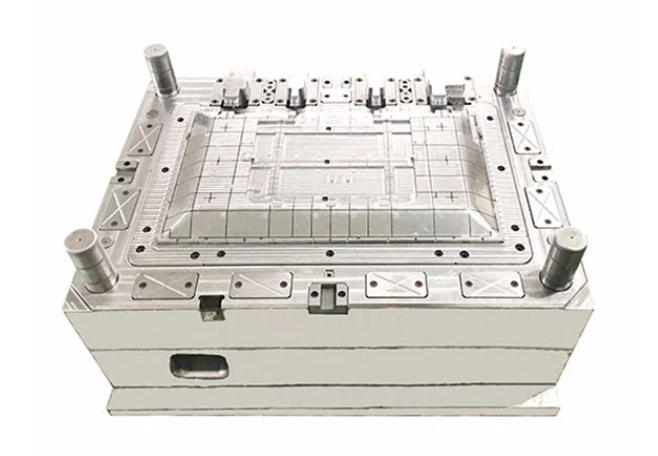

In het derde kwartaal van 2025 voerde KSHOW een project uit voor een binnenlandse fabrikant van NEV-batterijen, waarbij eenHotrunner-spuitgietmatrijs met 4 holtes voor eindplaten van batterijmodules. De onderdeelgeometrie vereiste:

Technische aanpak

Het technische team van KSHOW implementeerde de volgende oplossingen:

1. Vormstroomanalyse: UitgevoerdMoldex3D simulatie over drie iteraties, waarbij de locatie van de poort wordt geoptimaliseerd om de vorming van laslijnen in structureel kritieke zones te minimaliseren.

2. Conformele koeling: Ingezet3D-geprinte koelinzetstukken (maragingstaal, direct metaallasersinteren) om een ​​uniforme oppervlaktetemperatuur van de holte binnenin te bereiken±3°C, waardoor de cyclustijd met18% versus conventioneel geboorde kanalen.

3. Hot Runner met kleppoort: A4-drop sequentieel kleppoortsysteem (enkele spuitmond per holte) zorgde voor een evenwichtige vulling. Het hotrunnerverdeelstuk was thermisch geïsoleerd met afstandhouders van titaniumlegering om warmteoverdracht naar de matrijsbasis te voorkomen.

4. Selectie gereedschapsstaal: Gebruikte holte- en kerninzetstukkenASSAB 8407 Supreme ESR-kwaliteit heetwerkstaal, gehard tot48–50 HRC, metTiAlN PVD-coating voor verbeterde slijtvastheid tegen glasvezelslijtage.

5. In-mold drukdetectie: GeïntegreerdKistler-type 6182C caviteitsdruksensoren aangesloten op eenCoMo-injectie procesbewakingssysteem, dat real-time omschakelingscontrole en traceerbaarheid van de onderdeelkwaliteit mogelijk maakt.

Resultaten

Na90 dagen van ontwerpkickoff totT0-proef, behaalde de matrijs tijdens de productievalidatie de volgende statistieken:

De mal is nu overgeproduceerd620.000 onderdelen zonder groot onderhoud, meer dan dat van de klantBenchmark voor 500.000 schoten door24%. De klant heeft een schatting gerapporteerdJaarlijkse kostenbesparing van $ 245.000 toegeschreven aan een kortere cyclustijd en een lager uitvalpercentage.

Industrietrends die de productie van matrijzen tot 2028 bepalen

Lichtgewicht en multi-materiaal gieten

De drang naar een groter rijbereik neemt toevervanging van metaal naar plastic. Componenten die eerder in aluminium zijn gegoten, zoalsmotorbehuizingen, omvormer behuizingen, Enstructurele beugels - gaan over naarhoogwaardige thermoplasten metinzetstuk ofovermolding technieken. KSHOW investeert in eenTweeschots-injectiepers van 1.600 ton om aan deze groeiende vraag te voldoen.

Digitale Twin-integratie

Toonaangevende matrijzenfabrikanten zijn bezig met het inbeddendigitale tweelingtechnologie in hun workflow. De digitale replica van een matrijs – voortdurend bijgewerkt met realtime sensorgegevens uit de productie – maakt dit mogelijkvoorspellende onderhoudsplanning Enoptimalisatie van procesparameters zonder de productie te onderbreken. KSHOW is een proefprogramma voor integratie gestartIoT Edge-gateways in geselecteerde productiematrijzen.

Duurzaamheid en energie-efficiëntie

Regelgevingsdruk en ESG-verplichtingen van bedrijven stimuleren de vraag naar ondersteunende mallenharsen met gerecyclede inhoud Enenergie-geoptimaliseerde verwerking. Alleen conforme koeling kan schimmelspecifieke schimmels verminderen

De strategische routekaart van KSHOW

KSHOW voert een driepijlerstrategie uit om zijn positie in de NEV-toeleveringsketen te versterken:

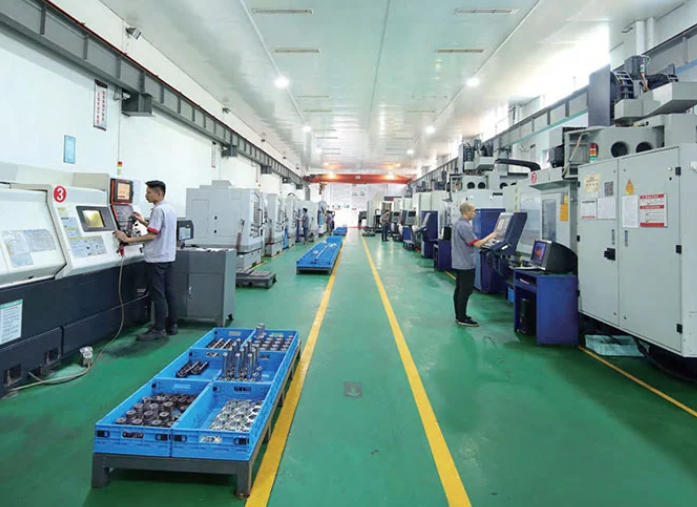

• Capaciteitsuitbreiding：Inbedrijfstelling van een nieuwe Precisiewerkplaats van 2.400 m² in Huangyan tegen Q4 2026, uitgerust met5-assige CNC-bewerkingscentra (DMG MORI DMU 65 monoBLOCK) enhoge snelheid grafiet EDM(GF Machining Solutions FORM P 350).

• Talentontwikkeling:Samenwerking met Taizhou Vocational College of Science & Technology voor een gespecialiseerd stageprogramma voor spuitgiettechniek, gericht op 10 nieuwe ingenieurs per jaar.
• Certificeringen:Reeds gecertificeerd met ISO 9001-kwaliteitsmanagement en IATF 16949:2016-kwaliteitsmanagementsystemen voor de automobielsector, waardoor volledige naleving van de internationale eisen van de toeleveringsketen in de automobielsector wordt gegarandeerd.

Neem contact op met KSHOW

Voor vragen over matrijsprojecten, technisch advies of offerteaanvragen:
