Sectorcontext: de vraag naar gezondheidszorg verandert de productie van medische matrijzen

De wereldmarkt voor medische verbruiksartikelen voor eenmalig gebruik blijft gestaag groeien. Volgens schattingen van de sector is de mondialein vitro diagnostiek (IVD) markt overtreft100 miljard dollar in 2026, terwijl debloedafnamebuis segment alleen al wordt ruwweg gewaardeerd7 miljard dollar, groeien6–8% jaarlijks als gevolg van de vergrijzing van de bevolking, de uitbreiding van het testen op chronische ziekten en de post-pandemische investeringen in laboratoriuminfrastructuur.

Deze vraag vertaalt zich rechtstreeks in de capaciteitsvereisten voor de matrijzenbouw:wegwerpinfusiesets, spuiten, reageerbuizen, petrischalen, medicijnflessen en behuizingen voor medische apparatuur meestal zijn ze allemaal afhankelijk van uiterst nauwkeurige spuitgietmatrijzen16 tot 64 gaatjes per gereedschap – dat gedurende miljoenen cycli nauwe toleranties moet behouden.

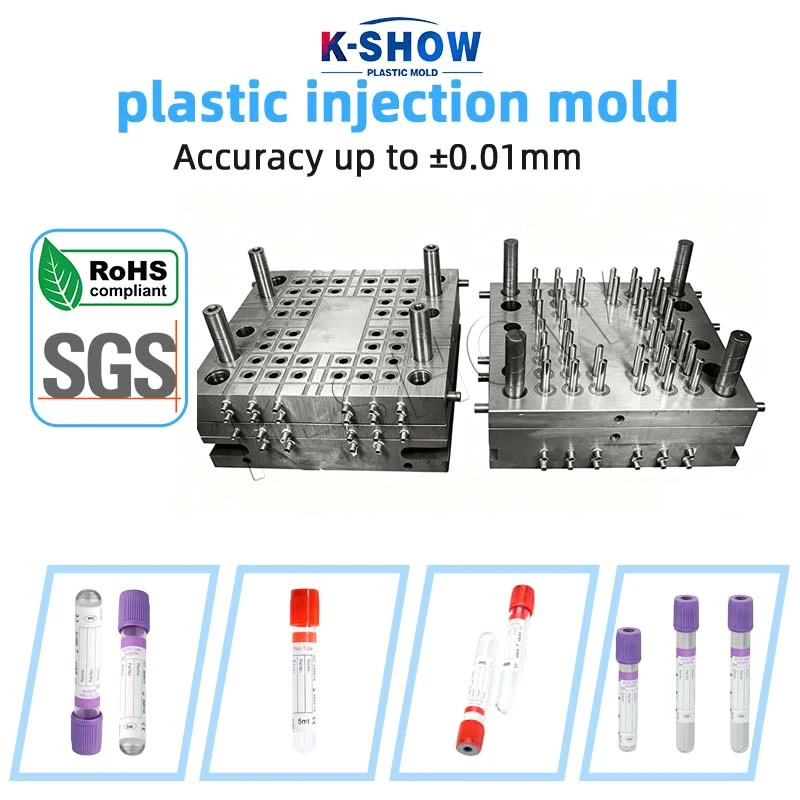

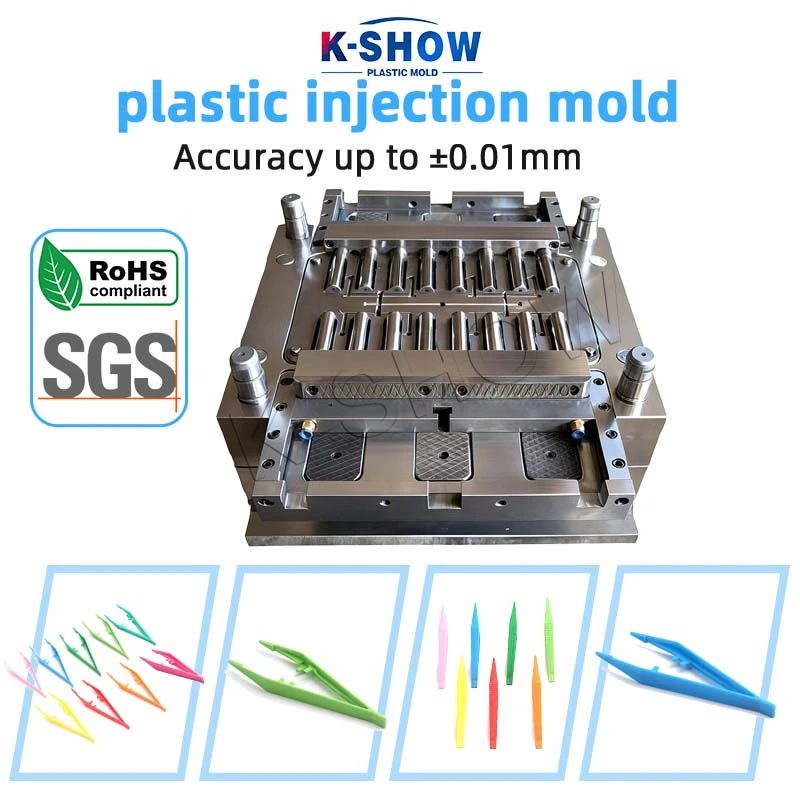

KSHOW, opererend alsTaizhou Huangyan K-Show Plastic Mold Co., Ltd., heeft zich op dit gebied gepositioneerd voormeer dan 20 jaar van Huangyan – China’s ‘Schimmelhoofdstad’. Het portfolio van medische matrijzen van het bedrijf omvatmallen voor bloedafnamebuizen, mallen voor chirurgische instrumenten, gereedschap voor infusie- en spuitcomponenten, met een bewerkingsnauwkeurigheid van±0,01 mm EnRoHS/SGS-certificering op materialen. Gesteund doorISO9001 EnIATF 16949 kwaliteitssystemen,100+ uitvindingsoctrooienen exporteert naar100+ landenKSHOW levert wereldwijd aan fabrikanten van medische verbruiksartikelen. Voor vragen:verkoop@kshowmould.com ofWhatsApp: +86-18957424655.

 De technische eisen van spuitgieten van medische kwaliteit

Dimensionale precisie op schaal

Medische verbruiksartikelen zijn onderworpen aan strikte normen (bijvoorbeeld op ISO 13485 afgestemde productieomgevingen en productspecifieke normen). Schimmelholtes voor bloedafnamebuizen en spuitvaten zijn gewoonlijk vereistmaatnauwkeurigheid van ±0,01 mm Enoppervlakteafwerking Ra 0,2–0,4 µm op spouwmuren – een niveau dat vraagtprecisiegeslepen holte-inzetstukken, spiegelgepolijst staal, Enstabiele thermische controle over elke holte.

Balanceren met meerdere holtes

Met jaarlijkse volumes die in de honderden miljoenen lopen, zijn medische mallen dat bijna altijdsystemen met meerdere caviteiten (32-64 caviteiten). Consistentie van holte tot holte - vulbalans, koelbalans engewichtsvariatie doorgaans ≤ 0,5% — bepaalt of een gereedschap onbeheerd kan werken bij de productie van grote volumes.

Beperkingen op het gebied van materiaal en netheid

Medische onderdelen worden steeds vaker gebruiktPP, PE, PET en PC van medische kwaliteit, sommige metweerstand tegen gammasterilisatie. Matrijsontwerpen moeten ruimte bieden aan smalle verwerkingsvensters, dode zones vermijden waar materiaal kan worden afgebroken, en de productie ondersteunengecontroleerde/schone omgevingen. Poortoverblijfselcontrole enscheidingslijnen zonder bramen zijn van cruciaal belang voor producten die met patiënten in contact komen.

Cyclustijd en kosten per onderdeel

Voor een bloedafnamebuisje van 5 ml wordt de cyclustijd verkort van12 sec. tot 9 sec verhoogt de dagelijkse productie per machine met25%, waardoor de kosten per onderdeel direct worden verlaagd – een doorslaggevende factor bij inkoopbeslissingen voor fabrikanten van medische verbruiksartikelen.

KSHOW Case Study: Bloedafnamebuisvorm met 48 gaatjes

Projectachtergrond

In het eerste kwartaal van 2026 leverde KSHOW eenHotrunner-spuitgietmatrijs met 48 holtes voor een toonaangevende binnenlandse producent van IVD-verbruiksartikelen5 ml EDTA-bloedafnamebuisjes (paarse dop, PET-lichaam).

Technische aanpak

1. Vormstroom- en koelingsanalyse: Voerde een vulbalanssimulatie uit voor alle 48 caviteiten; aangenomenconforme koelkanalen in holte-inzetstukken om de oppervlaktetemperatuur binnen te houden±2°C, waardoor kromtrekken op dunne PET-wanden wordt geminimaliseerd.

2. Precisie-wisselplaatproductie: Holte-inzetstukken machinaal bewerkt5-assige CNC-machine metspiegelpolijsten tot Ra 0,2 µm, verhard48–52 HRC.

3. Evenwichtige Hot Runner: AHotrunner-systeem met 48 druppels en individuele temperatuurzones van het mondstuk (tolerantie ±1°C) zorgde voor een uniforme vulling en controle over de poortresten.

4. Kwaliteitsbewaking in de mal: Holtedruksensoren geïntegreerd op 4 referentieholtes, gekoppeld aan een procesbewakingssysteem voor real-time traceerbaarheid van onderdeel tot onderdeel.

Resultaten

De schimmel is overgegaan12 miljoen buizen in de eerste zes productiemaanden, waarbij de klant rapporteert:28% kostenbesparing per onderdeel vergeleken met hun vorige gereedschap met 24 holtes – aangedreven door het hogere aantal holtes en de kortere cyclus van 9,2 s.

Kwaliteitssysteem: de ruggengraat van de levering van medische matrijzen

De aanschaf van medische matrijzen is evenzeer eenkwaliteitssysteembesluit als technisch. KSHOW ondersteunt medische cliënten met:

l ISO9001 kwaliteitsmanagement en IATF 16949 kwaliteitssystemen van automobielkwaliteit – deze laatste brengen de strikte documentatiediscipline in PPAP-stijl met zich mee die steeds meer wordt verwacht door medische OEM’s

l RoHS / SGS-materiaalcertificering en volledige traceerbaarheid van materialen vanaf de staalinkoop tot de uiteindelijke levering

l Proefgieten in eigen huis op de eigen injectiemachines van KSHOW, waardoor voorbeelden van eerste artikelen vóór verzending te valideren

l Documentatiepakketten na verkoop inclusief matrijskwalificatierapporten, onderhoudsschema's en lijsten met reserveonderdelen

 Trends die de productie van medische matrijzen tot 2028 zullen bepalen

Hoger aantal caviteiten en volledige automatisering

De reisrichting is duidelijk:64-caviteit en hoger gereedschappen, geïntegreerd metautomatisch gieten zonder spuitgieten, robotuitname en visie-inspectie, zullen verbruiksartikelen met een hoog volume domineren. De interne engineering van KSHOW blijft de hotrunnerbalansen met zeer hoge caviteit voor deze toepassingen verfijnen.

Dunwandig en lichtgewicht ontwerp

Dunwandige buizen enlichtgewicht verpakking verlaag de materiaalkosten en de sterilisatiebelasting. Het bereiken van wanden van 0,5–0,8 mm met consistente kwaliteit vereist geavanceerde stromingssimulatie en strakkere koelingscontrole – mogelijkheden waarin KSHOW gedurende opeenvolgende generaties medische hulpmiddelen heeft geïnvesteerd.

Sterilisatiebestendige materialen

Groeiende adoptie vangamma- en EO-gesteriliseerde verbruiksartikelen verlegt de materiaalkeuze in de richting van formuleringen die mechanische eigenschappen behouden na herhaalde sterilisatie. Matrijsontwerpers moeten er rekening mee houdenkrimp en eigendomsverschuivingen van deze verbindingen, een gebied waarop KSHOW nauw samenwerkt met materiaalleveranciers om procesvensters te valideren.

Regionale groei van de medische productie

Investeringen in de gezondheidszorg in opkomende markten – in het Midden-Oosten, Zuidoost-Azië en Latijns-Amerika – creëren een nieuwe vraag naar de export van medische mallen. KSHOW'sExportnetwerk van meer dan 100 landen en meertalige ondersteuning (Engels, Russisch, Arabisch) positioneren het bedrijf om deze groei rechtstreeks te bedienen.

Neem contact op met KSHOW

Voor vragen over medische matrijzen, offertes of technisch advies:
